AVR: программирование в среде AVR Studio
Для программирования AVR-микроконтроллеров существует немало средств разработки, однако, наиболее популярным, несомненно, следует признать пакет AVR Studio. Есть ряд причин такой популярности – это бесплатный пакет, разработанный фирмой ATMEL, он объединяет в себе текстовый редактор, ассемблер и симулятор. Пакет AVR Studio также используется совместно с аппаратными средствами отладки. В предлагаемой статье на примерах рассматриваются приемы работы с пакетом, что поможет начинающим программистам быстрее понять взаимодействие отдельных компонентов AVR Studio.
В следующей части статьи будет рассказано об отладке в среде AVR Studio программ, написанных на языке Си.
Пакет AVR Studio имеет солидную историю развития, что отражается в количестве существующих версий. В конце 2003 г. выпущена версия 4.08, которая имеет ряд полезных дополнений, а в начале 2004 г. вышло обновление (Service Pack 1), добавляющее поддержку AVR-контроллеров третьего поколения семейства ATmega48. Производство микросхем этого семейства намечено на вторую половину 2004 г.
Дистрибутив пакета и Service Pack можно загрузить с сайта www.atmel.com или получить компакт-диск с этим дистрибутивом у российского дистрибьютора фирмы ATMEL.

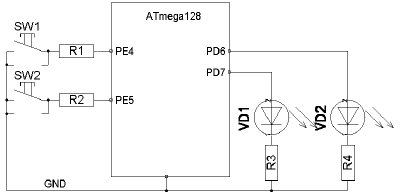

Работу пакета AVR Studio удобно рассматривать на какой-либо конкретной программе. В качестве илюстрации мы рассмотрим создание проекта для простейшей программы, которая будет по очереди зажигать два светодиода. Для определенности возьмем микросхему Atmega128 и подключим два светодиода в выводам 31 и 32 (это биты 6 и 7 порта D микросхемы ATmega128). AVR-контроллеры имеют мощные выходные каскады, типовой ток каждого вывода составляет 20 мА, максимальный ток вывода – 40 мА, причем это относится как к втекающему, так и к вытекающему току. В нашем примере светодиоды подключены анодами к выводам контроллера, а катоды через гасящие резисторы соединены с землей. Это означает, что светодиод зажигается подачей «1» на соответствующий вывод порта. Принципиальная схема приведена на рисунке. На схеме также показаны две кнопки, которые будут использованы в одной из программ.
![](/images/arhiv/04_03/avr2_1.jpg)
Здесь уместно сделать небольшое отступление о выборе типа микросхемы для простейшего примера. Действительно, с первого взгляда может показаться странным, зачем нужен такой мощный кристалл в 64-выводном корпусе там, где хватит и 8-выводной микросхемы ATtiny12? Однако, в таком подходе есть логика. Известно, что в основе практически любого AVR-контроллера лежит одинаковое ядро. По большому счету, контроллеры различаются объемом памяти, количеством портов ввода/вывода и набором периферийных модулей. Особенности каждого конкретного контроллера – привязка логических имен регистров ввода/вывода к физическим адресам, адреса векторов прерываний, определения битов портов и т.д. описаны в файлах с расширением .inc, которые входят в состав пакета AVR Studio. Следовательно, используя конкретный тип кристалла, можно отлаживать программу как собственно для него, так и для любого младшего кристалла. Далее, если использовать в качестве отладочного самый старший кристалл, на сегодня это ATmega128, можно отлаживать программу практически для любого AVR-контроллера, надо просто не использовать аппаратные ресурсы, которые отсутствуют у целевого микроконтроллера. Таким образом, например, можно отлаживать на ATmega128 программу, которая будет выполняться на ATtiny13. При этом исходный код останется практически тем же, изменится лишь имя подключаемого файла с 128def.inc на tn13def.inc. У такого подхода также есть свои преимущества. Например, «лишние» порты ввода/вывода можно использовать для подключения ЖК-индикатора, на который можно выводить отладочную информацию. Или, воспользоваться внутрисхемным эмулятором, который подключается к JTAG-порту микросхемы ATmega128 (контроллер ATtiny13 такой порт не имеет). Таким образом, можно использовать единственную отладочную плату, на которой установлен «старший» AVR-контроллер, для отладки любых вновь разрабатываемых систем, естественно, базирующихся также на AVR-микроконтроллерах. Одна из таких плат называется AS-megaM. Именно она использовалась для создания примеров программ, приводимых в статье. Это универсальный одноплатный контроллер на базе микросхемы ATmega128, который содержит внешнее ОЗУ, два порта RS-232, порт для подключения ЖК-индикатора, внутрисхемного программатора и эмулятора AT JTAG ICE. На плате также есть место для распайки микросхемы FLASH-ПЗУ серии АТ45 в корпусах TSOP32/40/48 и двухканального ЦАП серии AD5302/ AD5312/ AD5322. Теперь, после объяснения причин использования AVR-монстра для зажигания пары сватодиодов, можно идти дальше.
![](/images/arhiv/04_03/avr2_2.jpg)
![](/images/arhiv/04_03/avr2_3.jpg)
![](/images/arhiv/04_03/avr2_4.jpg)
При программировании в среде AVR Studio надо выполнить стандартную последовательность действий:
- создание проекта
- загрузка файла
- компиляция
- симуляция
- загрузка hex-кода в микроконтроллер

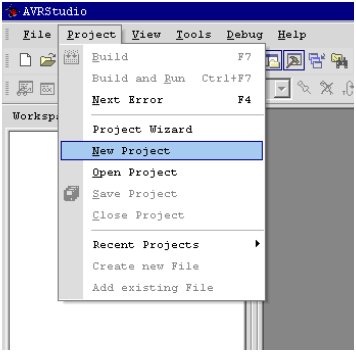

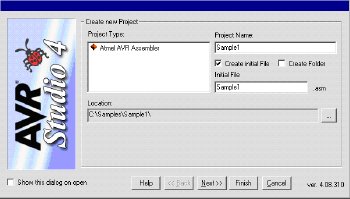

Создание проекта начинается с выбора строки меню Project\New Project. В открывшемся окне “Create new Project” надо указать имя проекта, (в нашем случае – sample1) и имя файла инициализации. После нажатия кнопки “Next” открывается окно “Select debug platform and device”, где выбирается отладочная платформа (симулятор или эмулятор) и тип микроконтроллера.

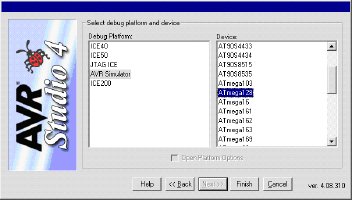

Можно выбрать один из предлагаемых внутрисхемных эмуляторов, заметим, что у каждого эмулятора свой список поддерживаемых микросхем . Для рассматриваемого примера мы выбираем в качестве отладочной платформы AVR Simulator и микросхему ATmega128. После нажатия кнопки “Finish” нашему взору предстают собственно рабочие окна пакета AVR Studio, пока пустые. Следует в правое окно поместить исходный текст программы. Это можно сделать двумя способами, либо набрать весь текст непосредственно в окне редактора, либо загрузить уже существующий файл. Ниже приведен полный текст простейшей программы с комментариями.
; Пример «Управление светодиодами»
; написан для отладочной платы AS-MegaM
; Частота задающего генератора 7,37 МГц
; светодиоды подключены к выводам PD6 и PD7 и через резисторы - на общий провод.
; подключение файла описания ввода-вывода микросхемы ATmega128
.include "m128def.inc"
; начало программы
begin:
; первая операция - инициализация стека
; если этого не сделать, то вызов подпрограммы или прерывания
; не вернет управление обратно
; указатель на конец стека устанавливается на последний адрес внутреннего ОЗУ - RAMEND
ldi r16,low(RAMEND)
out spl,r16
ldi r16,high(RAMEND)
out sph,r16
; для того, чтобы управлять светодиодами, подключенными к выводам PD6 и PD7,
; необходимо объявить эти выводы выходными.
; для этого нужно записать "1" в соответствующие биты регистра DDRD (DataDiRection)
ldi r16,(1<<6) | (1<<7)
out DDRD,r16
; основной цикл программы
loop:
ldi r16,(1<<6) ; светится один светодиод
out PORTD,r16
rcall delay ; задержка
ldi r16,(1<<7) ; светится второй светодиод
out PORTD,r16
rcall delay ; задержка
rjmp loop ; повторение цикла
; процедура задержки
; примерно полсекунды при частоте 7,37 МГц
; три пустых вложенных цикла соответственно
delay:
ldi r16,30 ; 30
delay1:
ldi r17,200 ; 200
delay2:
ldi r18,200 ; и еще 200 итераций
delay3:
dec r18
brne delay3
dec r17
brne delay2
dec r16
brne delay1
ret ; возврат в главную программу
|
![](/images/arhiv/04_03/avr2_5.jpg)

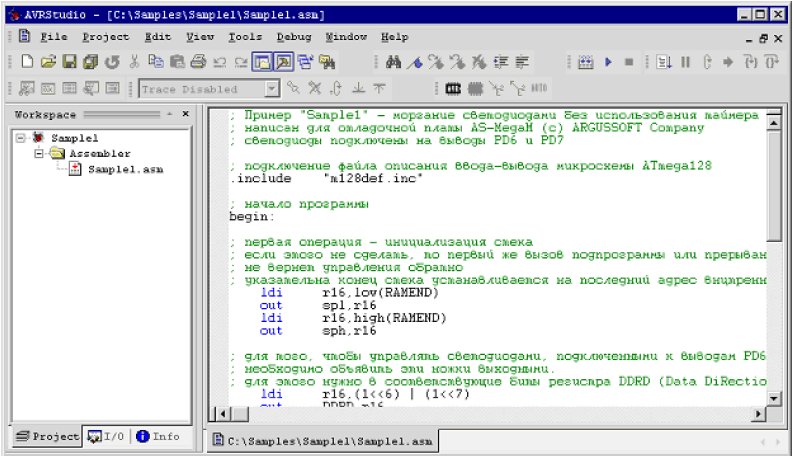

Проект может состоять из нескольких файлов, при этом один файл назначается основным. Все операции удобно производить, используя контекстную кнопку мыши. После подключения исходного файла окна имеют следующий вид.
![](/images/arhiv/04_03/avr2_6.jpg)

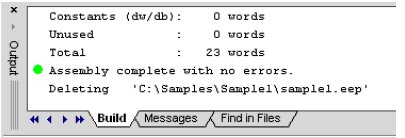

Компиляция проекта производится командой \Project\Build или нажатием кнопки F7. Процесс компиляции отображается в окне “Output”. Это окно можно «вытащить» командой \View\Output.

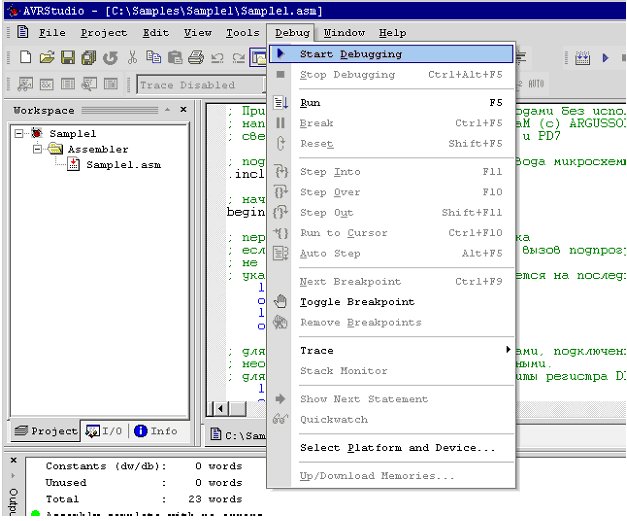

В принципе, мы уже получили выходной файл в формате .hex, который уже можно загружать в микросхему и наблюдать перемигивание светодиодов. Однако, цель статьи – показать полный цикл работы в среде AVR Studio, поэтому мы переходим к стадии отладки. Это делается командой \Debug\Start Debugging.
![](/images/arhiv/04_03/avr2_7.jpg)

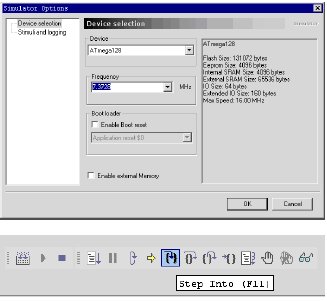

Теперь устанавливаем в окне “Simulator Options” частоту кварца 7,3728 МГц для точного измерения времени выполнения программы.
![](/images/arhiv/04_03/avr2_8.jpg)
Остальные опции следует оставить без изменения. Теперь можно выполнять программу в пошаговом режиме при помощи мыши или кнопки F11.

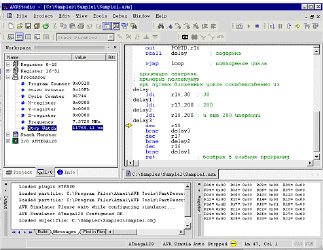

Пакет AVR Studio содержит мощные средства для просмотра и редактирования состояния внутренних регистров и портов ввода/вывода отлаживаемого микроконтроллера, а также время, выполнения программы . Доступ к ним осуществляется через окно “I/O”.
На самом деле, количество информации, доступное через окна просмотра пакета AVR Studio настолько велико, что для получения максимального комфорта нужно использовать компьютер в двухмониторной конфигурации.

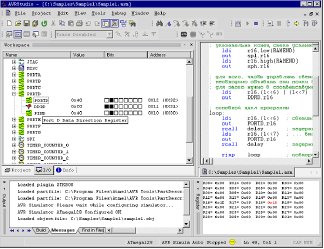

Для отладки нашего примера, чтобы получить доступ к битам порта D, надо раскрыть строку I/O ATMEGA128 и затем строку PORTD. Теперь видны все три регистра этого порта, PORTD, DDRD и PIND. Чтобы увидеть поля Value, Bits и Address, придется расширить правую границу окна, потеснив при этом окно с исходным текстом программы.
Теперь, проходя программу в пошаговом режиме, можно видеть изменение текущих состояний этих регистров в поле Bits. Есть возможность оперативного изменения состояния любого бита регистров порта, причем это можно делать либо записью нового кода в поле Value, либо непосредственно, щелкнув мышью на нужном бите регистра.
Для самостоятельных упражнений, предлагается следующая программа, которая отличается от предыдущей тем, что зажиганием светодиодов управляют две кнопки.
; Пример «Управление светодиодами от кнопок»
; написан для отладочной платы AS-MegaM
; светодиоды подключены к выводам PD6 и PD7 и через резисторы - на общий провод.
; кнопки - на PE4 и PE5
.include "m128def.inc"
; основная программа
begin:
; инициализация стека
ldi r16,low(RAMEND)
out spl,r16
ldi r16,high(RAMEND)
out sph,r16
; инициализация светодиодов
ldi r16,(1<<6) | (1<<7)
out DDRD,r16
; инициализация выводов, к которым подключены кнопки (на вход)
; внутренние подтягивающие резисторы подключены
; для этого в PORTE нужно установить соответствующие биты в единицы
ldi r16,(1<<4) | (1<<5)
out PORTE,r16
; а в DDRE - в нули
ldi r16,0
out DDRE,r16
; бесконечный цикл
forever:
in r16,PINE ; теперь в r16 находится текущее "состояние" кнопок
com r16 ; кнопка "нажимается" нулем, поэтому инвертируем регистр
lsl r16 ; переносим биты 4,5 в позиции 6,7
lsl r16 ; и обновляем "показания" светодиодов
andi r16,(1<<6) | (1<<7)
out PORTD,r16
rjmp forever ; цикл выполняется бесконечно
|
Таким образом, на примере простейших программ показаны некоторые возможности пакета AVR Studio. Надо понимать, что это лишь первое знакомство, позволяющее быстрее освоиться с базовыми командами пакета. Между тем, возможности рассматриваемого пакета намного шире. Например, здесь можно отлаживать программы написанные на языках высокого уровня. В частности, Си-компилятор фирмы ImageCraft пользуется отладчиком AVR Studio «как родным». Для этого при компиляции исходного кода надо установить опцию генерации выходного файла в формате, совместимом с AVR Studio. При этом появляется возможность производить отладку в исходных кодах.

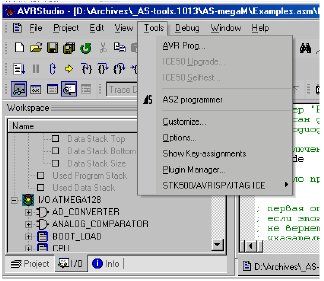

Еще одна из многих характеристик пакета AVR Studio - возможность подключения внешних программ. Например, для обеспечения вызова оболочки внутрисхемного программатора AS2 нужно выполнить несколько простых операций.
В меню Tools главного окна AVR Studio надо выбрать пункт Customize;
В окне Customize выбрать пункт Tools;
Двойным нажатием кнопки мыши или нажав Insert на клавиатуре, добавить новую команду в список и назвать ее "Программатор AS2";
Указать путь к исполняемому файлу программатора, введя его непосредственно в поле для ввода "Command", или нажав на кнопку "…" справа от этого поля;
Теперь в меню Tools появился пункт "Программатор AS2".
Средства пакета AVR Studio 4.08 позволяют подключать вспомогательные программы – plugins. Первый plugin для AVR Studio – это программа графического редактора, упрощающая процесс инициализации ЖК-индикатора, которым может непосредственно управлять AVR-контроллер ATmega169. Максимальный логический размер ЖК-индикатора составляет 100 сегментов, каждому элементу индикатора ставится в соответствие бит в специальном регистре контроллера. Чтобы упростить рутинную процедуру привязки определенных битов к каждому сегменту, можно использовать вышеупомянутую программу.
![](/images/arhiv/04_03/avr2_9.jpg)
![](/images/arhiv/04_03/avr2_10.jpg)
Во время посещения «родины AVR» - норвежского офиса фирмы ATMEL, один из авторов статьи беседовал с Ларсом Квенилдом, руководителем группы программистов, которая создала и поддерживает пакет AVR Studio. Этот человек, классический программист, с бородой, в свитере и обутый в сандали на носки, рассказал о перспективах развития пакета. В следующую версию (4.09) - будет включен интерфейс для нового внутрисхемного эмулятора – JTAGICE mkII (он называется также AT JTAGICE2), который во второй половине года придет на смену AT JTAGICE. У этого эмулятора есть два существенных отличия. С одной стороны, добавлена поддержка нового однопроводного отладочного интерфейса для младших AVR-контроллеров, debugWIRE. Этот интерфейс интересен тем, что он не занимает для своей работы дополнительные выводы микроконтроллера, так как использует для обмена вывод Reset микроконтроллера! С другой стороны (можно понимать это выражение буквально), у эмулятора AT JTAGICE2 появится, наконец, интерфейс USB для связи с компьютером.
![](/images/arhiv/04_03/avr2_11.jpg)
Литература
- Материалы технического семинара AVR Technical Training. Atmel. Norway. December 2003.
- Николай Королев, Дмитрий Королев AVR-микроконтроллеры второго поколения: средcтва разработчика. // Компоненты и технологии, 2003 № 7
- Николай Королев, Дмитрий Королев. AVR-микроконтроллеры второго поколения: новые аппаратные возможности // Компоненты и технологии. 2003. № 4.
- Николай Королев, Дмитрий Королев. AVR-микроконтроллеры: большое в малом. //Схемотехника», 2001, №5
- Николай Королев, Дмитрий Королев. AVR-микроконтроллеры: программные средства // Компоненты и технологии, 2000. № 4.
- Николай Королев. AVR: аппаратные средства разработчика // Компоненты и технологии, 1999 № 1
- Николай Королев. RISC- микроконтроллеры фирмы ATMEL //Chip-News 1998, №2
- Николай Королев, Дмитрий Королев AVR: новые 8-разрядные RISC-микроконтроллеры фирмы ATMEL
//Микропроцессор Ревю, 1998, №1
Николай Королев, Дмитрий Королев
|
